Parâmetros dos Conjuntos (Filmagens Recentes)
Nas tabelas a seguir, constam os parâmetros inerentes a todos os conjuntos de dados disponíveis na aba Quadros, acessível pelo link logo acima.
Os diferentes conjuntos de dados estão classificadas em 8 categorias, sendo que cada categoria possui de 4 a 5 conjuntos, relativas a um mesmo cenários de parâmetros do arranjo experimental.

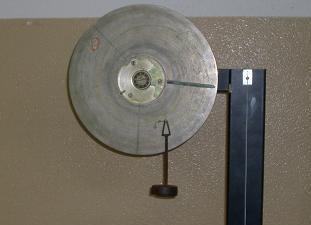

Logo abaixo, é possível conferir na primeira tabela a qual dos discos o fio foi enrolado e qual a massa do(s) peso(s) preso a ele.
Nas outras tabelas, é possível conferir as massas e dimensões dos discos de ferro e de acrílico que compõem a roda de inércia, o que permitirá calcular o valor do momento de inércia do conjunto em relação ao eixo de rotação central.
Nos conjuntos de imagens a serem lidos, PC significa "pesinho cobre", PP significa "pesinho prata", P1 significa "pesinho 1", P2 significa "pesinho 2", D significa dentro (pesinho(s) pendurado(s) no disco de acrílico) e F significa fora (pesinho(s) pendurado(s) no disco de ferro):
|
Conjuntos de Dados |
|
PCD |
PCF |
PPD |
PPF |
PCP1D1 |
PCP1F1 |
P1P2D1 |
P1P2F1 |
| Braço de Torque |
Disco de Ferro |
|
✓ |
|
✓ |
|
✓ |
|
✓ |
| Disco de Acrílico |
✓ |
|
✓ |
|
✓ |
|
✓ |
|
| Massa* |
Peso cobre |
✓ |
✓ |
|
|
✓ |
✓ |
|
|
| Peso prata |
|
|
✓ |
✓ |
|
|
|
|
| Peso 1 |
|
|
|
|
✓ |
✓ |
✓ |
✓ |
| Peso 2 |
|
|
|
|
|
|
✓ |
✓ |
Massas dos Pesinhos
|
 |
 |
 |
 |
| Referência |
PP: pesinho prata |
PC: pesinho cobre |
P1: pesinho 1 |
P2: pesinho 2 |
| Massa (g) |

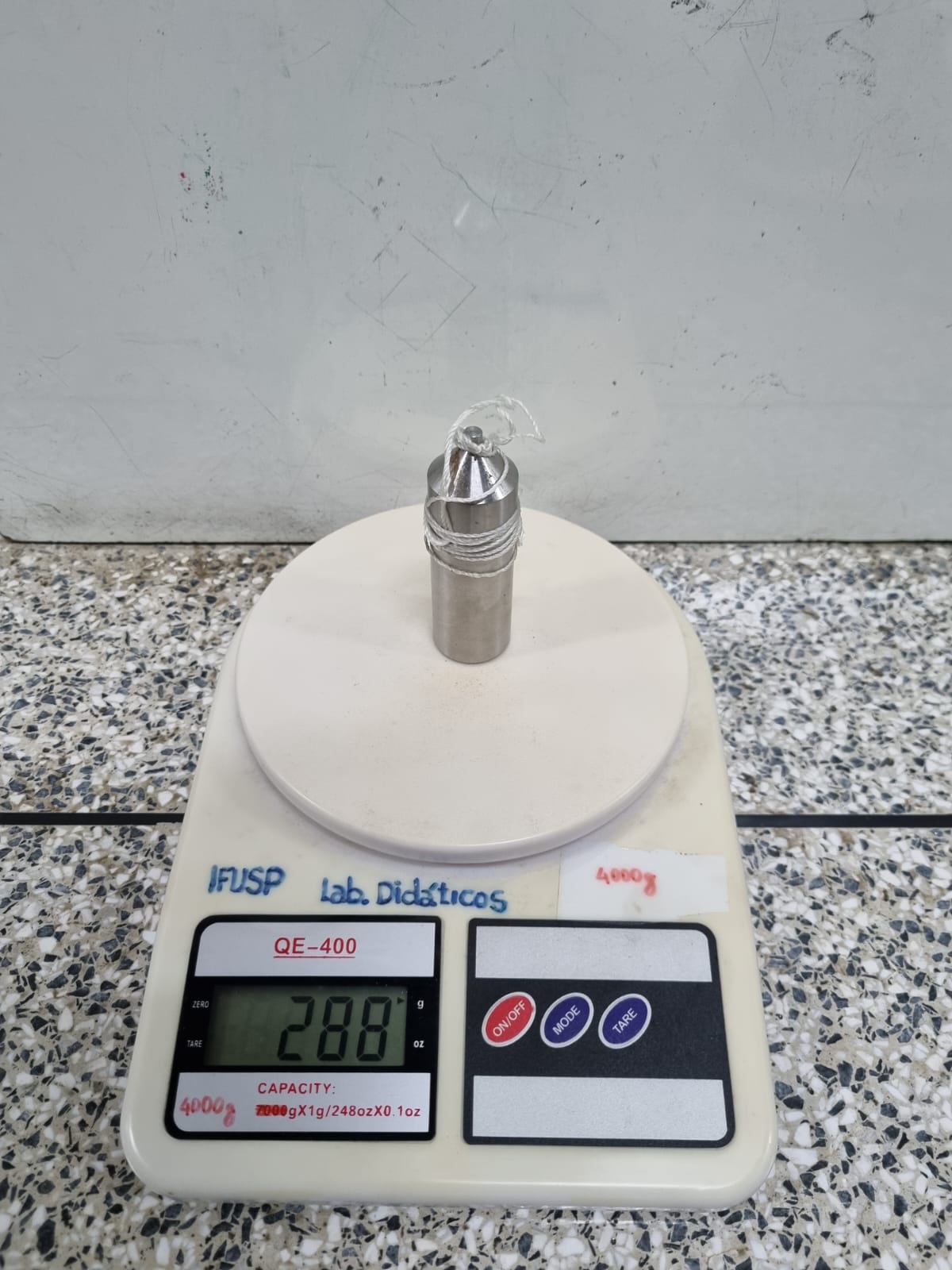

288 ± 0,5 |

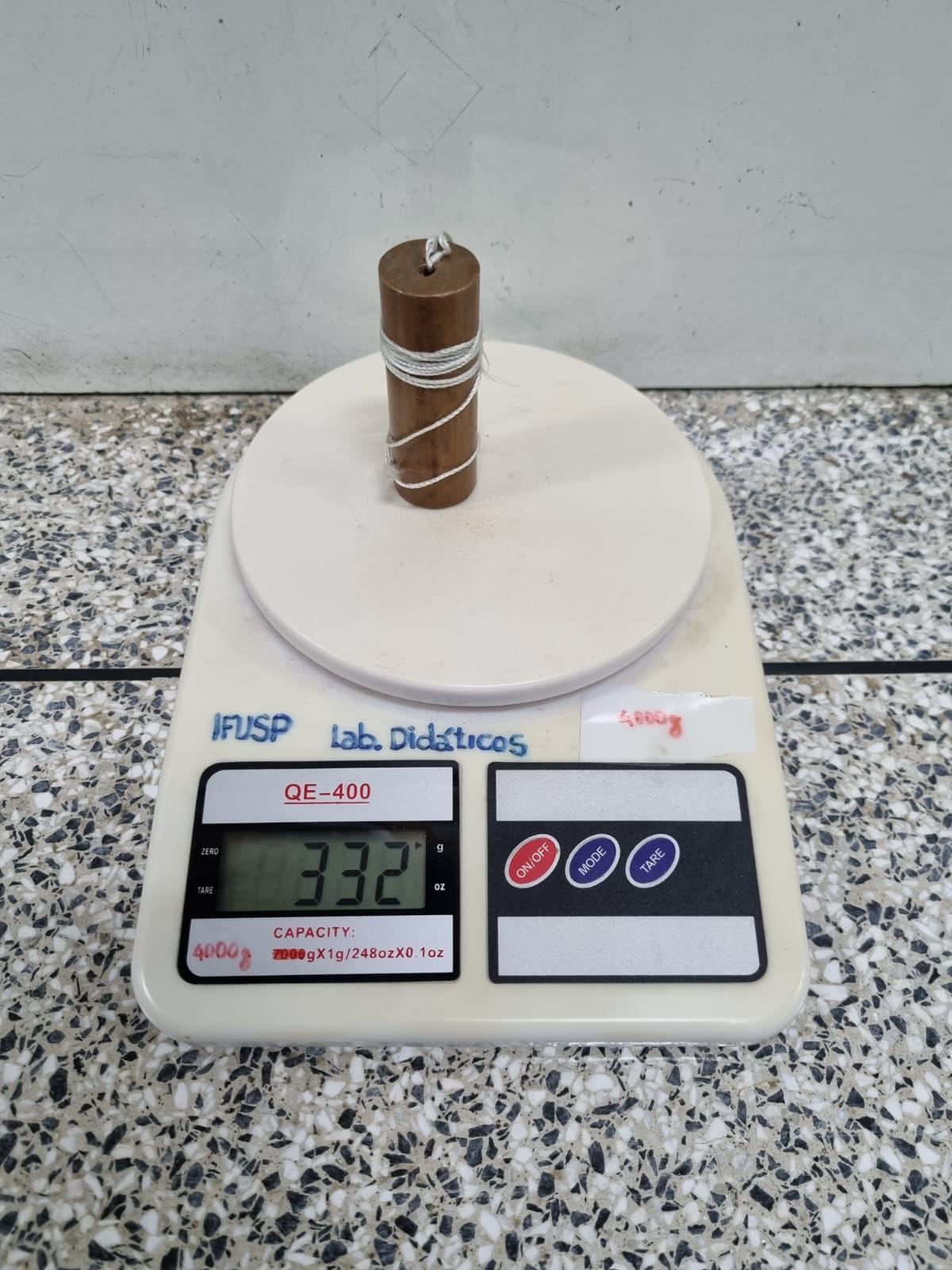

332 ± 0,5 |

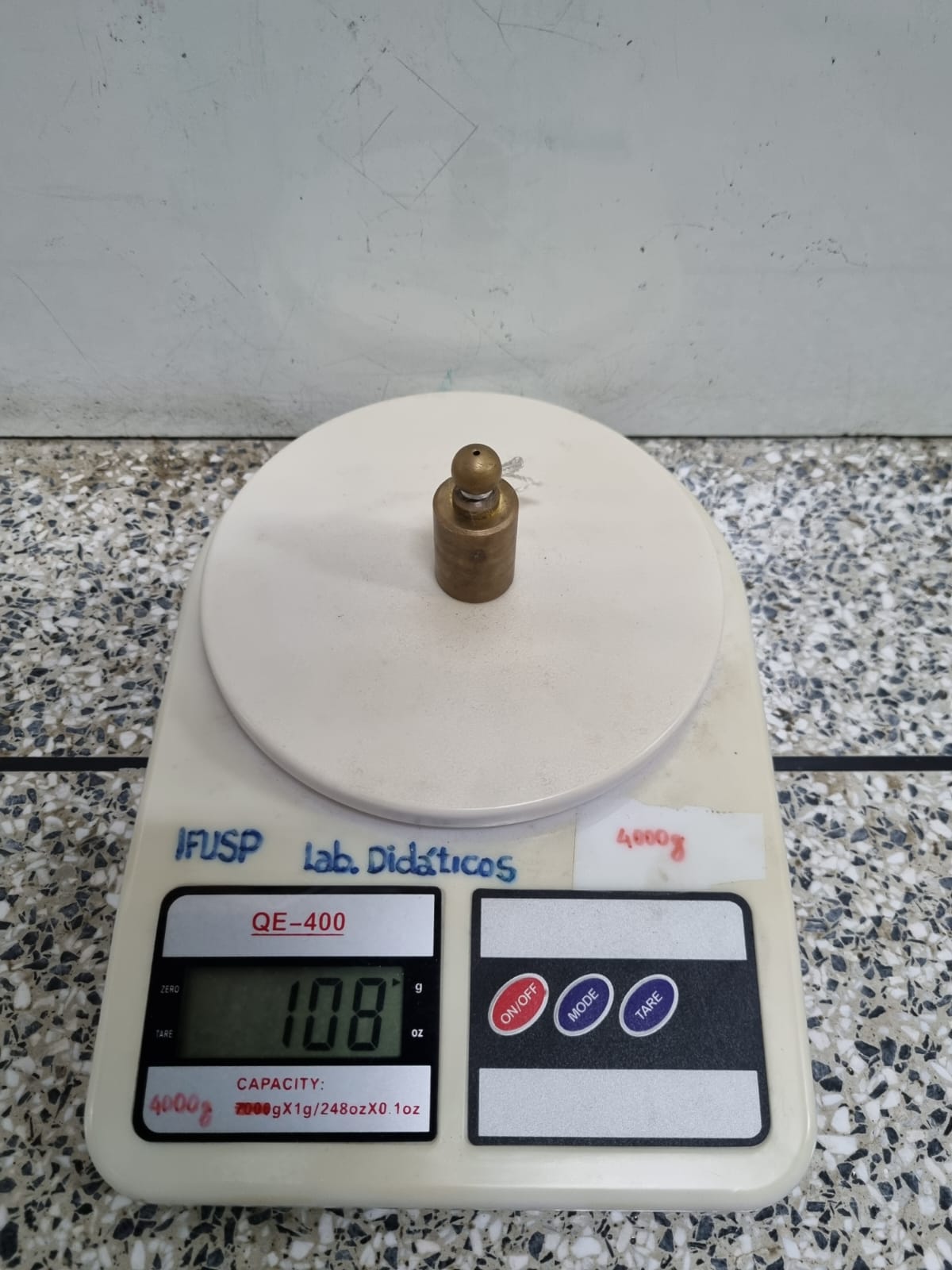

108 ± 0,5 |

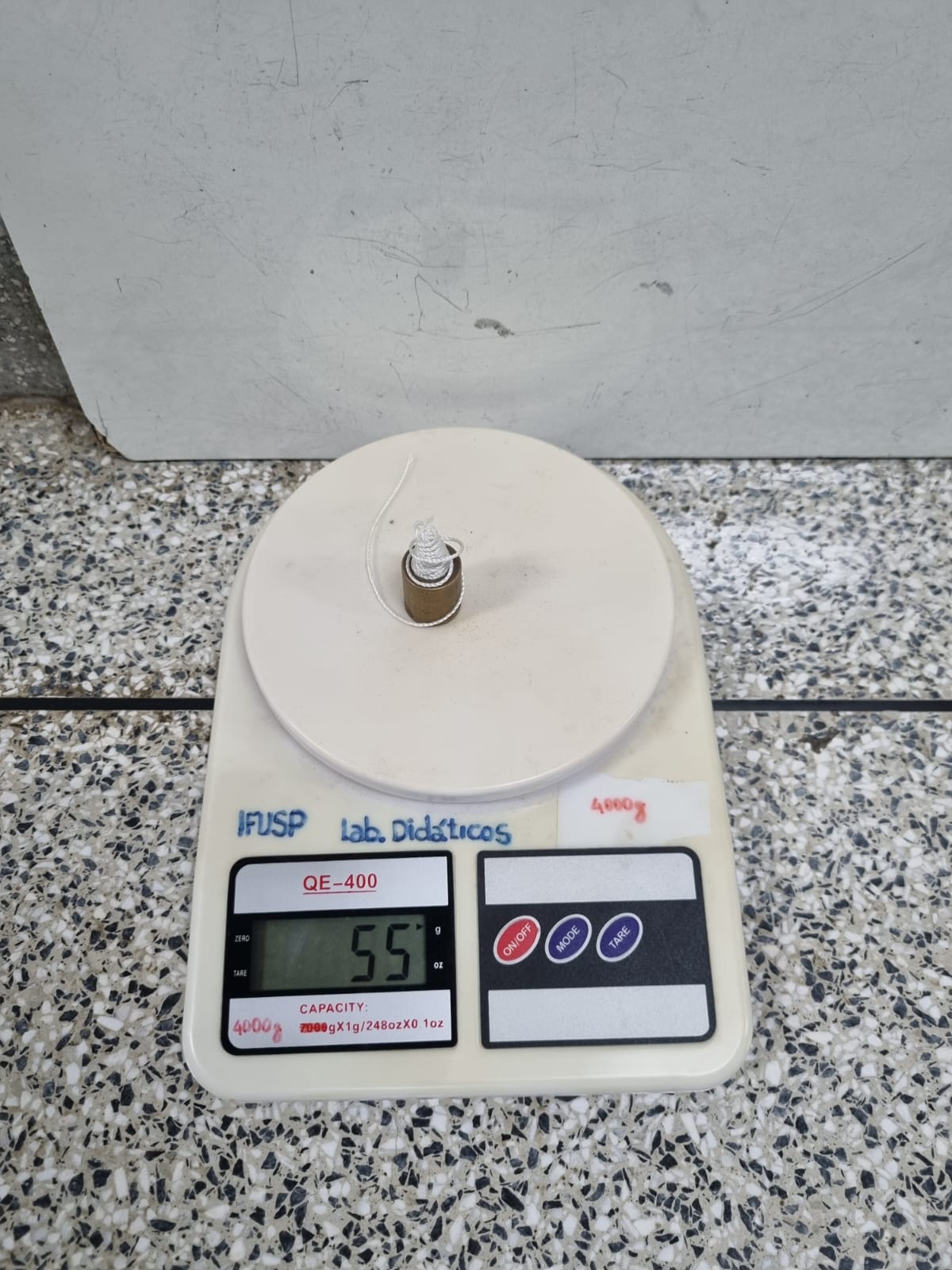

55 ± 0,5 |
Massas e Dimensões dos Discos
|
 |
 |
|
|
Disco de Ferro (F: fora) |
Disco de Acrílico (D: dentro) |
Total |
| Massa (g)* |

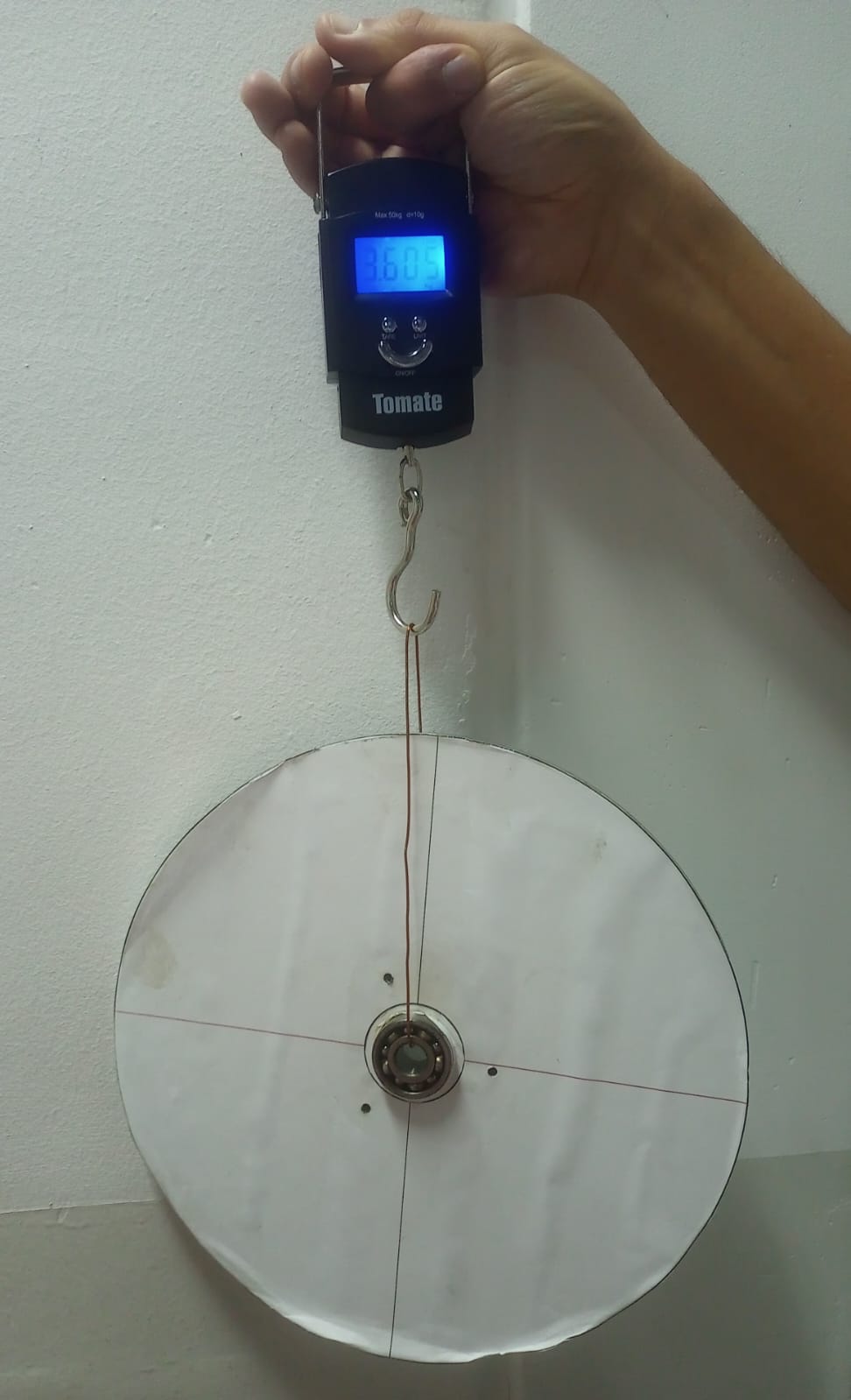

3605 ± 1 |

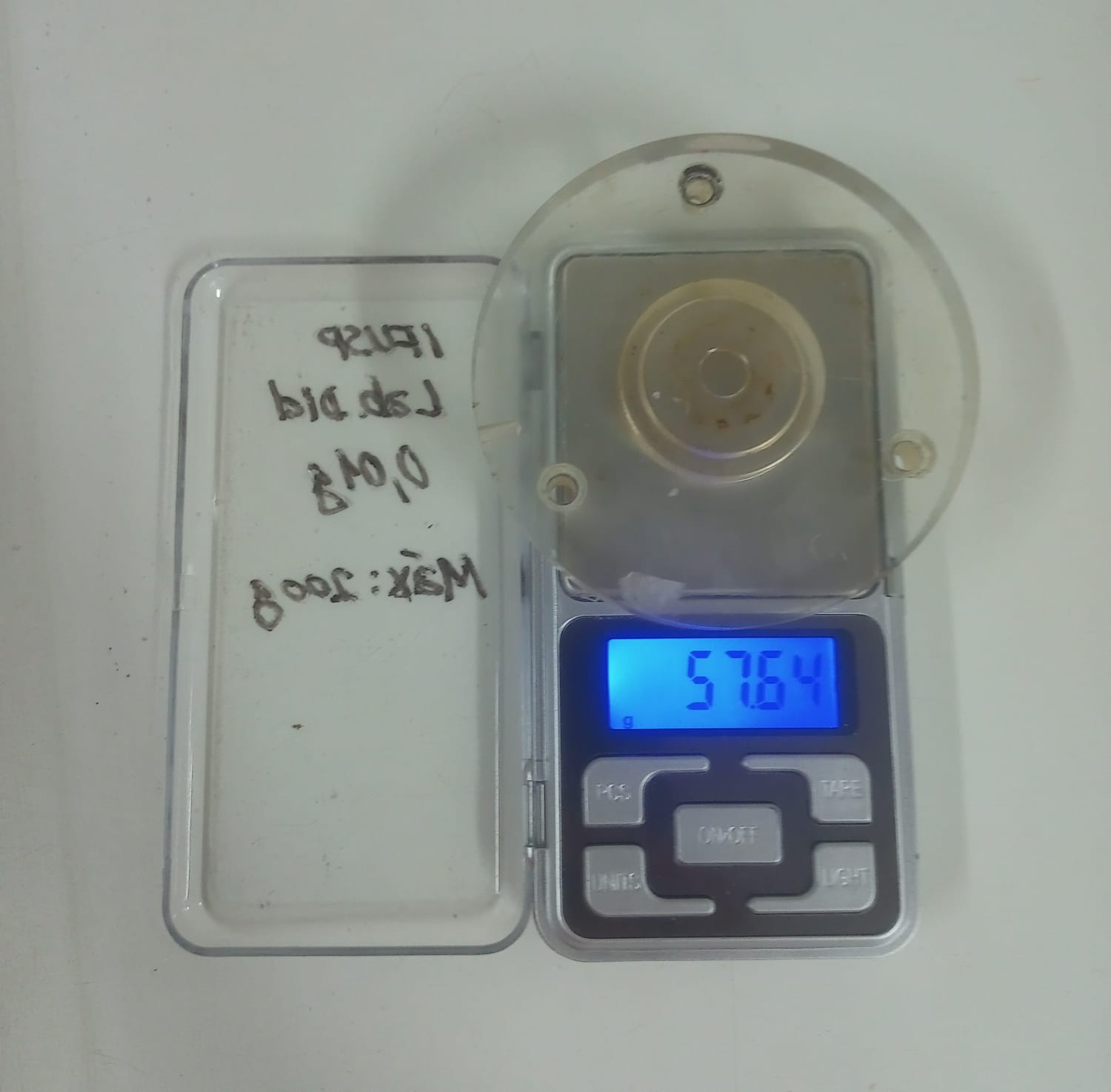

57,64 ± 0,01 |
3740 ± 1 |
| Raio (cm) |
12,80 ± 0,01 |
4,00 ± 0,01 |
|
* Obs.: a massa total considera a estrutura do rolamento (parafusos e bucha), apesar dessa parcela não ser considerada no cálculo da inércia rotacional, por não ser passível de desmontagem.
Parâmetros dos Conjuntos (Filmagens Antigas)
Nas tabelas a seguir, constam os parâmetros inerentes a todos os conjuntos de dados disponíveis na aba Quadros, acessível pelo link logo acima.
Os diferentes conjuntos de dados estão classificadas em duas categorias, A e B, sendo que cada categoria possui 4 conjuntos, relativas a um mesmo cenários de parâmetros do arranjo experimental.
Logo abaixo, é possível conferir na primeira tabela a qual dos discos o fio foi enrolado e qual a massa do peso preso a ele.
Na última tabela, é possível conferir as massas e dimensões dos discos de ferro e de acrílico que compõem a roda de inércia, o que permitirá calcular o valor do momento de inércia do conjunto em relação ao eixo de rotação central.
|
Conjuntos de Dados |
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
B4 |
| Braço de Torque* |
Disco de Ferro |
✓ |
✓ |
✓ |
✓ |
|
|
|
|
| Disco de Acrílico |
|
|
|
|
✓ |
✓ |
✓ |
✓ |
| Massa** |
M1 |
✓ |
✓ |
|
|
|
|
✓ |
✓ |
| M2 |
|
|
✓ |
✓ |
|
|
|
|
| M3 |
|
|
|
|
✓ |
✓ |
|
|
*Braços de Torque
 |
 |
 |
 |

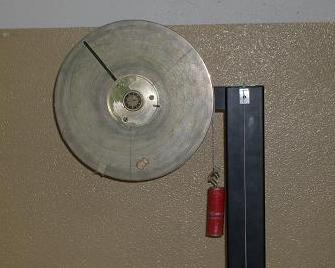

| Fio enrolado ao disco de ferro |

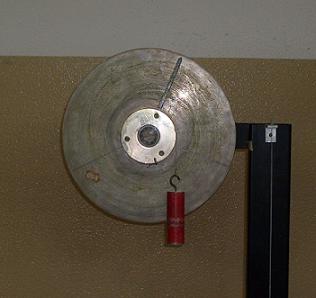

Fio enrolado ao disco de acrílico |
**Massas dos Objetos
|
 |
 |
 |
| Referência |
M1 |
M2 |
M3 |
| Massa (g) |

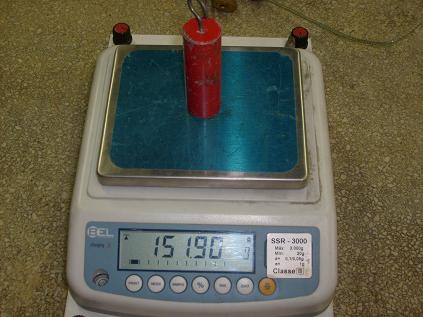

151,90 ± 0,05 |

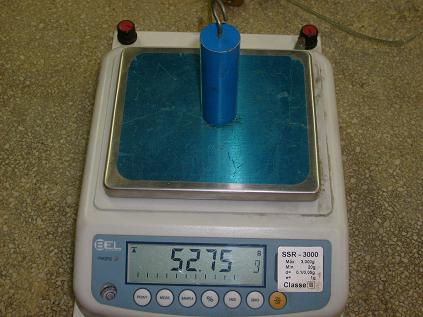

52,75 ± 0,05 |

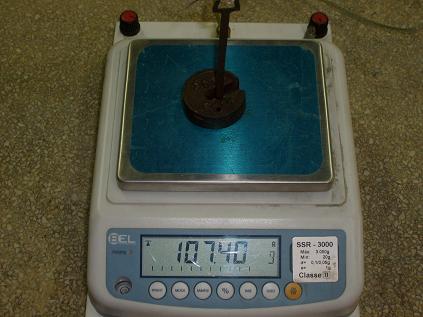

107,40 ± 0,05 |
Massas e Dimensões dos Discos
|
Disco de Ferro |
Disco de Acrílico |
| Massa (g) |
3600 ± 1% |
65 ± 1% |
| Diâmetro (cm) |
25,49 ± 0,01 |
7,940 ± 0,002 |
